Шойын жоғалған көбік

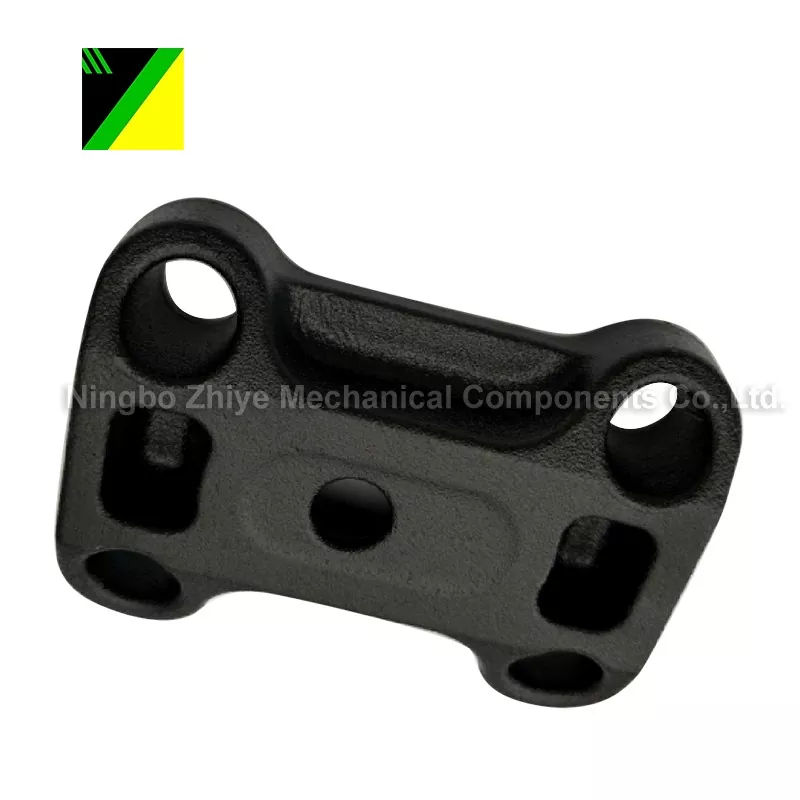

Инвестициялық құю пластинасының астыңғы жағы

Материал: 70-50-05

Процесс: жоғалған көбік құю

Жалпы салмағы: 4,825 кг

Көбікті қалыптау

Қолдану саласы: құрылыс машиналары

Беттік өңдеу: Тотқа қарсы сұйықтық, қара ұнтақ жабыны

Өнім термиялық өңдеуді қажет етеді

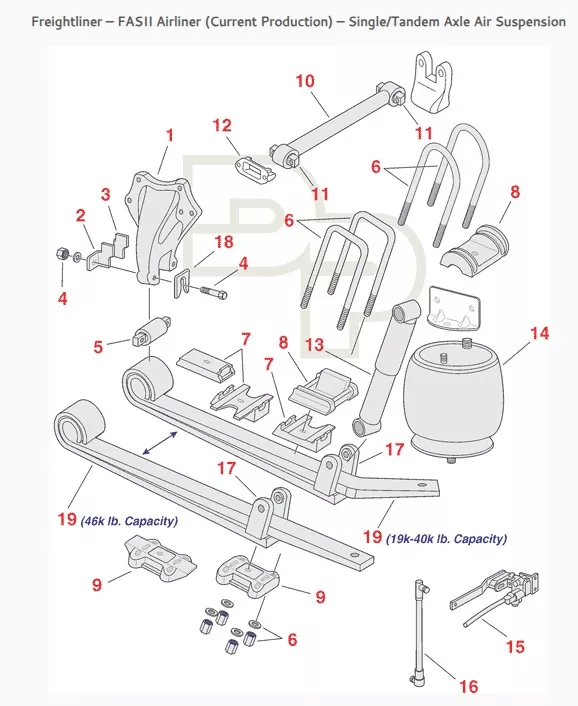

Өнімді қолданудың нақты орны (9-жарылған көріністі қараңыз):

(Жүк көлігінің аспа жүйесі)

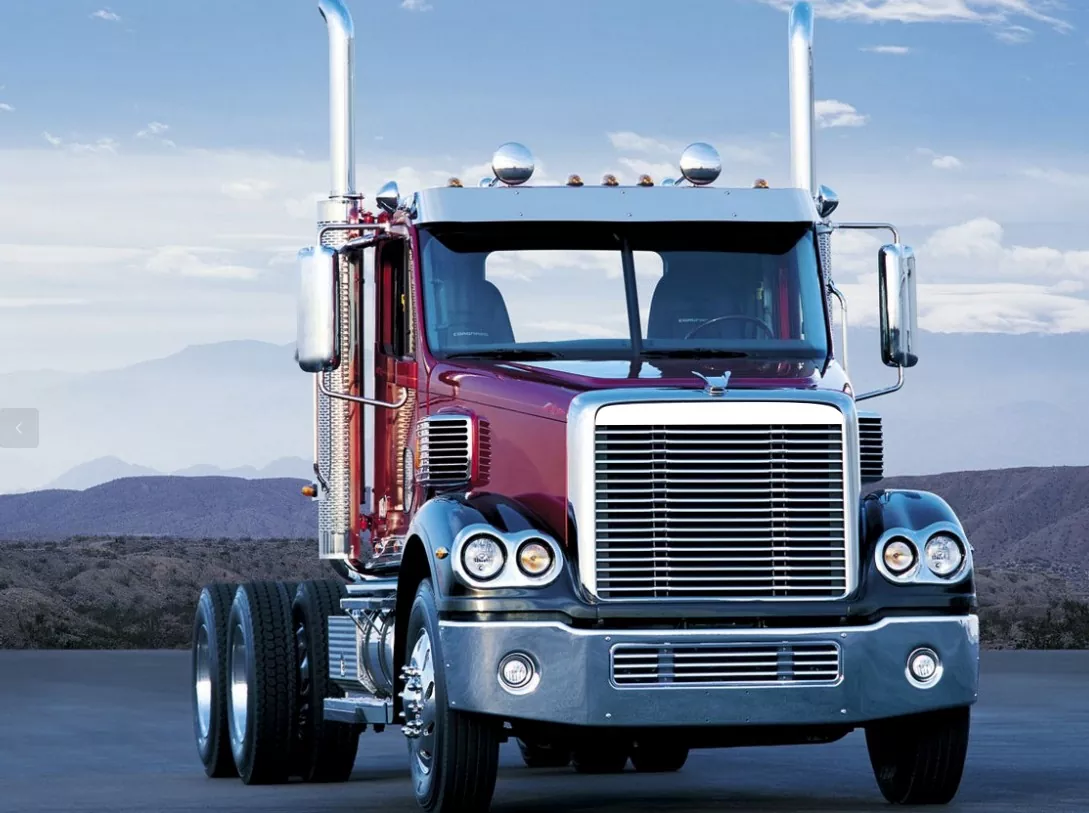

Өнімді қолдану: Жүк көліктері

Буландырғыш үлгіні құюға (сонымен қатар толық құйма құю немесе жоғалған көбік құю деп те аталады) мыналар жатады:

I. Қолданылатын құю материалдары

Жоғалған көбік құймасы барлық дерлік металл құймаларын қамтитын әртүрлі материалдармен кең үйлесімділікке ие және әсіресе келесі материалдарға жарамды:

1. Шойын

Бұл сұр шойын, иілгіш шойын және иілгіш шойын сияқты ең көп қолданылатын материал түрі.

Артықшылықтары: Шойынның құю температурасы (шамамен 1300-1450℃) көбік үлгісінің булану температурасымен (EPS, STMMA және т.б.) жоғары үйлесімді, бұл булану өнімдерін оңай жоюға және кеуектілік пен шлак қосындылары сияқты ақауларды азайтуға мүмкіндік береді.  Сонымен қатар, шойын бөлшектері жиі күрделі ішкі қуыстарды қажет етеді (мысалы, клапан корпустары мен сорғы корпустары) және жоғалған көбік құю процесінің желіге жақын пішінді қалыптастыру мүмкіндігі кейінгі өңдеуді азайтады.

Типтік өнімдер: автомобиль қозғалтқыштарының блоктары, цилиндр бастиектері, шығару коллекторлары, станок төсектері және құбыр клапандары.

2. Құйма болат санаты

Орташа және төмен көміртекті болат пен төмен легирленген болаттан жасалған құймалар үшін жарамды; жоғары көміртекті болат пен жоғары легирленген болат үшін процесті мұқият бақылау қажет.

Назар аударатын жайттар: Болат құю жоғары құю температурасын (шамамен 1500-1650℃) қамтиды, бұл көбіктің шамадан тыс термиялық ыдырауына және көп мөлшерде көміртегі қарасының түзілуіне оңай әкелуі мүмкін.  Сондықтан көміртекті байыту ақауларын болдырмау үшін жабынның және ысырма жүйесінің өткізгіштігін оңтайландыру қажет (мысалы, теріс қысымды экстракцияны пайдалану).

Типтік өнімдер: құрылыс машиналарына қарсы салмақтар, жел электр фланецтері, тау-кен машиналарына арналған тозуға төзімді бөлшектер.

II. Қолданылатын құю құрылымдары мен өлшемдері

1. Қолданылатын құю құрылымдары

Күрделі ішкі қуыс/арна құймалары: Құм өзектері қажет емес (өзек алып тастауды қажет ететін дәстүрлі құм құюдан айырмашылығы) және құйманы тікелей көбік үлгісін пайдалана отырып жасауға болады, мысалы, күрделі май өтуі бар қозғалтқыш цилиндр блоктары, көп қуысты клапан корпустары және дұрыс емес пішінді құбыр арматурасы.

Тұрақты емес/асимметриялық құрылымды құймалар: Дәстүрлі құм құймалары айыру сызықтарына байланысты қалыптан ауытқуға және жарқылға бейім. Жоғалған көбік құюда жел турбинасы тораптары және автомобильдің артқы осьтерінің корпустары сияқты пішіннің дәлдігін қамтамасыз ететін бөлу сызықтары жоқ.

Негізінен шағын және орташа өлшемді бөлшектер: Әдетте салмағы 0,1-50 кг (мысалы, қозғалтқыштың шеткі қақпақтары, клапан бөліктері), өлшемдік дәлдігі CT7-CT9 маркаларына жетеді және бетінің кедір-бұдыры Ra6,3-12,5 мкм, кейінгі өңдеуді азайтады (өңдеу рұқсатын дәстүрлі құюға 1-3 мм-ге дейін азайтуға болады).

Үлкен бөлшектерге бейімделу: салмағы 100-500 кг болатын үлкен бөлшектерді (мысалы, станок төсектері, инженерлік машиналар негіздері) шығаруға қабілетті, бірақ үлкенірек құм жәшіктерді, күшті теріс қысым жүйелерін және тұрақты көбік қалыптау процестерін қажет етеді (көбік деформациясын болдырмау үшін); өте үлкен бөлшектер (>500кг) көбік құрастыру қиындығына және құю кезінде булану өнімдерін сарқылу қиындығына байланысты сирек кездеседі.

III. Негізгі қолданбалы салалар

Жоғарыда аталған материалдың және құрылымдық жарамдылықтың негізінде жоғалған көбік құюға арналған негізгі қолдану салаларына мыналар жатады:

Автокөлік және бөлшектер өнеркәсібі

Бұл ең үлкен үлесті (шамамен 40%-50%) құрайды, негізінен қозғалтқыш блоктарын, цилиндр бастиектерін, шығару коллекторларын, беріліс қорабының корпустарын, артқы осьтің корпустарын, тежегіш барабандарын және т.б. шығарады. Ол әсіресе жеңіл және жоғары жылдамдықты автомобиль компоненттеріне қойылатын талаптарды қанағаттандыратын, иілгіш шойын мен алюминий қорытпаларынан жасалған күрделі бөлшектер үшін қолайлы.

Құрылыс машиналары өнеркәсібі

Бұл негізінен шойыннан немесе аз легирленген болаттан жасалған қарсы салмақтарды, жол табақтарын, гидравликалық клапан корпустарын, сорғы корпустарын және т.б.  Бұл бөліктерде жиі күрделі ішкі қуыстар бар, ал жоғалған көбік құю өндіріс процесін жеңілдетеді (құм өзектері қажет емес), шығындарды азайтады.

Жалпы машина жасау өнеркәсібі

Бұған құюдың кепілдендірілген беріктігі мен тығыздау өнімділігін талап ететін станок төсектері, сорғы мен клапан арматурасы, компрессор бөлшектері және т.б. кіреді. Жоғалған көбік құюының құмсыз ерекшелігі құм өзектерінен туындаған кеуектер мен құм қосындылары сияқты ақауларды азайтады.

Теміржол транзиті және жел энергетикасы

Бұған жоғары жылдамдықтағы пойыздарға/метроға (алюминий қорытпасы немесе құйма болат) және жел турбинасының тораптарына (иілгіш шойын) арналған арба бөлшектерін өндіру кіреді. Бұл тұрақты механикалық қасиеттері бар үлкен өлшемді, жоғары дәлдіктегі құймаларды қажет етеді. Жоғалған көбік құю теріс қысымды бақылау арқылы құю тығыздығын жақсарта алады.
